一、工艺准备及前期准备
-
基材清理
堆焊前应彻底清除基材表面的油污、锈迹和氧化皮，确保焊接区域干净。采用机械打磨或喷砂处理，提升焊缝结合力。
-
预热处理
针对超厚层堆焊，基材预热至150℃-250℃，预热温度根据材质和厚度适当调整，防止焊接裂纹和热应力集中。
二、焊接材料选择
采用高性能耐磨药芯焊丝，药芯成分均匀且耐磨硬度高，保证焊层硬度达到HRC58以上，适合长时间承受冲刷和磨损的工业环境。
三、焊接工艺参数控制
-

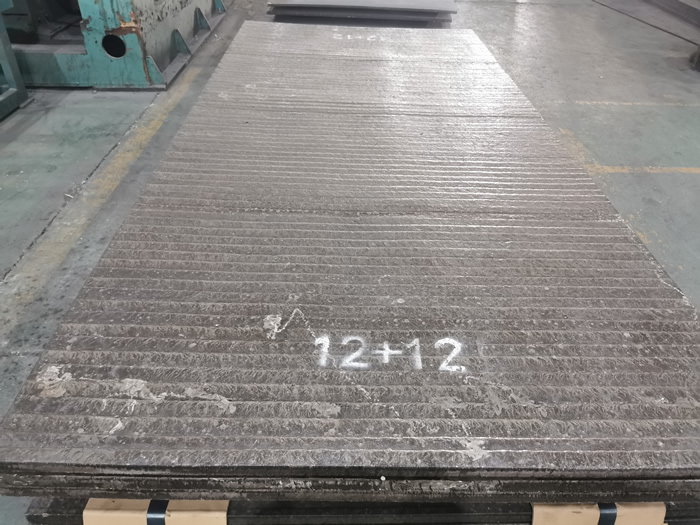

分层分段焊接
超厚层堆焊应采取分层分段技术，避免一次堆焊热输入过大导致变形和内部裂纹。每层厚度建议控制在8-12mm，每段焊缝焊后自然冷却至室温。
-
焊接电流与电压
合理设置焊接电流和电压，保证焊接熔池均匀，防止夹渣和气孔。通常参数需根据焊机和焊丝规格调整以达到最佳熔敷效果。
-
层间温度控制
层间温度应严格控制在150℃-250℃之间，避免回火软化和热应力裂纹，确保堆焊层结合稳定。
四、焊接操作技巧
焊工应保持稳定的焊接速度和合理的焊接角度，确保熔池熔敷均匀，焊缝致密无裂纹。多层焊接时，注意焊缝叠层间位置错开，增强整体焊缝强度。
五、焊后处理
完成堆焊后，建议进行缓冷处理，缓解残余应力，避免焊缝开裂。必要时可采取热处理工艺，提升焊层韧性和耐磨寿命。
六、质量检测
对堆焊层进行硬度测试、无损检测（超声波或磁粉探伤），确保焊缝结合紧密，无裂纹、气孔及夹渣等缺陷。
结语
超厚层（50mm+）耐磨药芯焊丝堆焊工艺规范的科学实施，是保证设备耐磨性能和修复效果的关键。通过合理的工艺设计与严格执行，能够大幅延长设备寿命，降低维护成本。如果您正在寻找专业的耐磨药芯焊丝堆焊解决方案，欢迎联系小雷团队，我们提供全方位技术支持与优质耐磨药芯焊丝产品，助力您的项目圆满成功！
